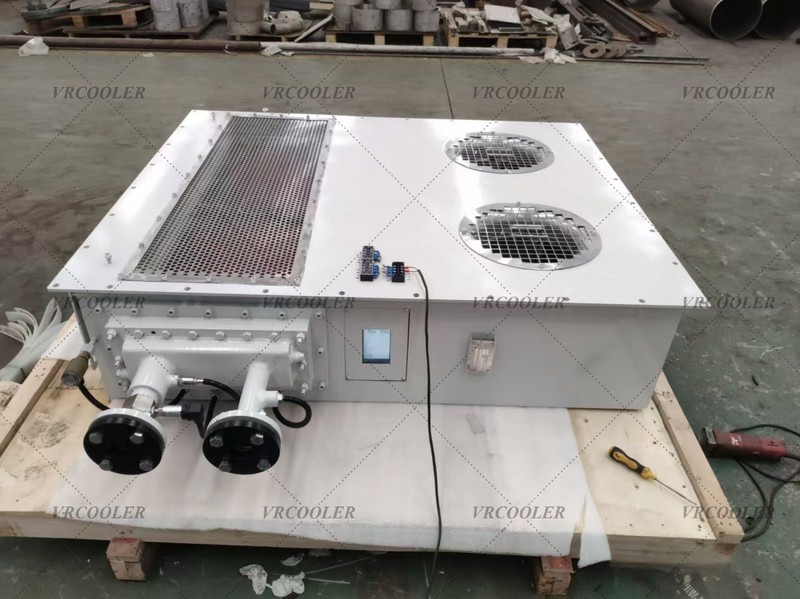

Основната функция и техническият анализ на охладителя на трансформаторно масло

1, Незаменимата „отговорност за разсейване на топлината“: основната стойност на охладителя
По време на работа на трансформатор загубата на вихров ток на хистерезис на желязното ядро ​​и загубата на съпротивление на намотката ще продължат да генерират топлина. Ако тази топлина не може да бъде разсеяна своевременно, това ще доведе до рязко повишаване на температурата на трансформаторното масло. След като температурата на маслото превиши безопасната граница, това не само ще ускори стареенето и влошаването на изолационното масло, ще намали неговата изолационна производителност и ефективност на топлопроводимост, но също така може да причини сериозни неизправности като повреда на изолацията и изгаряне на намотките, пряко засягайки непрекъснатостта на захранването и причинявайки огромни икономически загуби.

Основната мисия на охладителя на трансформаторно масло е да разреши тази болезнена точка: той използва трансформаторно масло като топлопреносна среда и пренася топлината, абсорбирана в маслото, към охлаждащата среда (въздух или вода) чрез топлообмен, така че охладеното трансформаторно масло да може да тече обратно към масления резервоар, образувайки циркулиращ контур за разсейване на топлината. Чрез този процес охладителят може стабилно да контролира температурата на маслото на трансформатора в определения диапазон (обикновено горната температура на маслото не надвишава 95 градуса, а средното повишаване на температурата не надвишава 55 градуса), което не само удължава експлоатационния живот на трансформатора, но също така гарантира надеждността на изолационната система, предоставяйки важни гаранции за безопасната и стабилна работа на електрическата мрежа.

2, Разбиране на принципа на разсейване на топлината: проста, но ефективна логика на топлообмен
Принципът на работа на охладителя на трансформаторно масло се основава на основния физичен закон за "топлопроводимост + конвективен пренос на топлина". Цялостният процес е прост и ефективен, а ядрото може да бъде разделено на три стъпки, за да се образува пълна циркулираща система за разсейване на топлината.

Първата стъпка е събирането на топлина. Топлината, генерирана от работата на трансформатора, първо се абсорбира от трансформаторното масло в масления резервоар. С повишаване на температурата на маслото, неговата плътност намалява и то естествено тече нагоре (режим на естествена циркулация); Ако това е трансформатор с голям капацитет, той ще бъде принуден да тече горещо масло през маслена помпа (режим на принудителна циркулация), за да се гарантира, че топлината се събира бързо.

Втората стъпка е топлообмен и разсейване. Нагрятото горещо масло ще навлезе в сърцевината на топлообменника на охладителя, който се състои от множество комплекти метални тръби с ребра, увеличаващи площта на топлообмен. По това време охлаждащата среда (въздух или вода) ще тече извън или вътре в ядрото и индиректно обменя топлина с горещото масло - топлината на горещото масло се прехвърля към стената на металната тръба и след това се прехвърля към охлаждащата среда от стената на тръбата и температурата на горещото масло постепенно намалява.

Стъпка трета, връщане назад. След охлаждане плътността на трансформаторното масло се увеличава и то естествено ще тече обратно към резервоара за трансформаторно масло (естествена циркулация) или ще бъде поставено под налягане от маслената помпа (принудителна циркулация), за да абсорбира топлината, генерирана от трансформатора, и да започне следващия цикъл на разсейване на топлината. Целият процес се повтаря, като се постига непрекъснато разсейване на топлината от трансформатора и се поддържа стабилна температура на маслото.

Избор и поддръжка: Осигурете дългосрочна-и ефективна работа на охладителя
(1) Точки за подбор: Адаптирането към изискванията е ключово

Изборът на охладители за трансформаторно масло трябва да се обмисли изчерпателно въз основа на фактори като капацитет на трансформатора, загуби, работна среда и условия на водоизточника, с основните принципи на "съответствие на капацитета, адаптиране към околната среда и безопасност и надеждност".

1. Съответствие на капацитета: Въз основа на номиналната загуба и границата на повишаване на температурата на трансформатора, изчислете необходимия капацитет за охлаждане, за да сте сигурни, че охладителят може да отговори на нуждите от разсейване на топлината на трансформатора при условия на номинално натоварване и претоварване и избягвайте недостатъчното охлаждане, водещо до прекомерна температура на маслото.

2. Адаптиране към околната среда: Въздушните охладители са предпочитани за райони с недостиг на вода и външни абонатни станции; Водните охладители са предпочитани за трансформатори с достатъчно водоизточници, голям капацитет и ултра-високо напрежение; Разпределителните трансформатори с малък капацитет могат да използват листови радиатори.

3. Дизайн за безопасност: Водният охладител трябва да има структура против изтичане и да бъде оборудван с устройство за откриване на течове, за да се гарантира, че налягането на маслото е по-високо от налягането на водата; Охладителят със силна маслена циркулация трябва да бъде оборудван с резервна маслена помпа и вентилатор, за да се избегне въздействието на единична повреда на оборудването върху разсейването на топлината.

(2) Ежедневна поддръжка: Удължете живота и осигурете производителност

Ежедневната поддръжка на охладителите за трансформаторно масло пряко влияе върху тяхната ефективност на разсейване на топлината и експлоатационния живот. Съдържанието на основната поддръжка включва главно следните точки:

1. Редовно почистване: Въздушният охладител трябва редовно да се почиства от прах и отломки по перките, за да се избегне блокиране на каналите за разсейване на топлината и повлияване на ефективността на топлопреноса; Охладителят за вода трябва да се почиства редовно, за да се отстранят петна от котлен камък и масло, като се осигури гладък поток на водата.

2. Мониторинг на състоянието: Редовно следете температурата на маслото, налягането на маслото и налягането на водата на охладителя (тип с водно-охлаждане), проверете работното състояние на маслената помпа и вентилатора и незабавно изключете за всякакви аномалии (като необичаен шум, вибрации, изтичане).

3. Управление на качеството на маслото: Редовно проверявайте диелектричните загуби, влагата, пробивното напрежение и други показатели на трансформаторното масло, заменете своевременно стареещото и влошено изолационно масло и избягвайте влошаването на качеството на маслото, което засяга топлопроводимостта и изолационните характеристики.

4. Резервно превключване: Силният маслен циркулационен охладител трябва да се подлага на редовни тестове за превключване на резервната маслена помпа и вентилатора, за да се гарантира, че резервното оборудване може да бъде пуснато в нормална работа и да реагира на внезапни повреди.

5, Тенденция на развитие на индустрията: ефективен и интелигентен, спестяване на енергия
С развитието на енергийната система към ултра-високо напрежение, интелигентност и зелена посока, охладителите на трансформаторно масло непрекъснато се надграждат и повтарят, представяйки три основни тенденции на развитие. Единият е ефективността чрез оптимизиране на структурата на топлообменното ядро ​​(като използване на високо-ефективни оребрени тръби и микроканална технология за топлообмен), подобряване на ефективността на разсейване на топлината, намаляване на обема на оборудването и адаптиране към нуждите на голям капацитет и компактни трансформатори; Втората е интелигентност, интегрираща Интернет на нещата и технология за големи данни за постигане на-наблюдение в реално време, предупреждение за неизправности, интелигентно стартиране и спиране и дистанционно управление на работния статус на охладителя, намаляване на разходите за експлоатация и поддръжка и подобряване на ефективността на работа и поддръжка; Третият е енергоспестяването, което използва вентилатори с променлива честота и високо-ефективни маслени помпи за автоматично регулиране на работната мощност според натоварването на трансформатора и температурата на маслото, намалявайки консумацията на електроенергия и в съответствие с концепцията за развитие на зелена енергия.

Заключение: Въпреки че охладителите на трансформаторно масло не са основните проводими компоненти на трансформаторите, те са „героите зад кулисите“, които гарантират безопасната, стабилна и ефективна работа на трансформаторите. От чип радиаторите на малки и средни-разпределителни трансформатори до силните маслени-водни охладители на главни-главни трансформатори с ултра{3}}високо напрежение, всяко надграждане е придружено от развитие и итерация на енергийната система. В бъдеще, с непрекъснатото прилагане на ефективни, интелигентни и енергоспестяващи-технологии, охладителите на трансформаторно масло ще продължат да пазят „сърцето“ на електрическата мрежа и да предоставят по-надеждни гаранции за безопасността и стабилността на преноса на енергия.
