Какъв е принципът на работа на кожухово-тръбен топлообменник за прясна вода?

Какъв е принципът на работа на сладководен кожух и тръбен топлообменник?

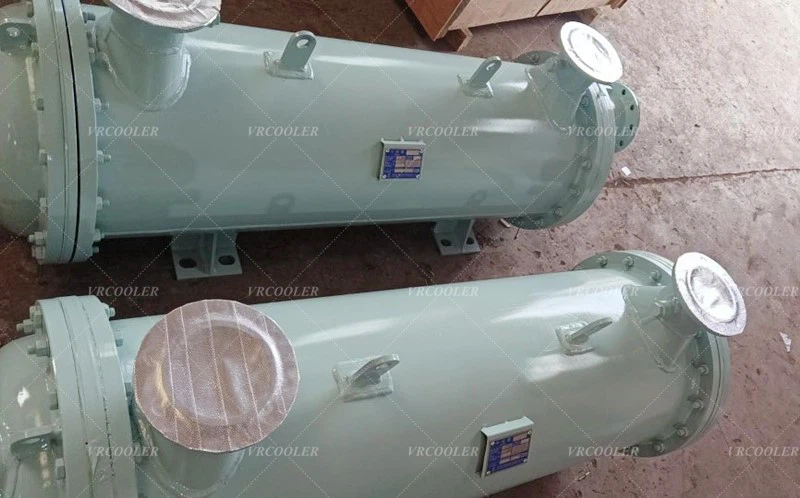

Сладководен кожухотръбен топлообменник е вид междустенен топлообменник със стена от тръбен пакет в затворената обвивка като повърхност за пренос на топлина. Състои се главно от черупка, тръбен сноп, тръбна плоча и глава и т.н. Черупката е предимно кръгла, с успоредни тръбни снопове вътре, а краищата на тръбните снопове са фиксирани върху тръбната плоча. В кожухотръбния топлообменник за пренос на топлина на два вида течност, поток в тръбата, пътуването се нарича курс на тръбата; поток извън тръбата, пътуването се нарича курс на черупката, стената на тръбния сноп, която е повърхността за пренос на топлина.

Принципът на работа на сладководен кожухотръбен топлообменник е да се реализира пренос на топлина през флуидния канал вътре в топлообменната тръба (тръбен курс) и флуидния канал извън топлообменната тръба (корпусен курс).

По-конкретно, флуидът с по-висока температура пренася топлина през стените на топлообменните тръби към флуида с по-ниска температура, като по този начин се постига целта на процеса за двуфлуиден топлообмен. При този процес тръбният сноп е прикрепен към тръбен лист, който е заварен към корпуса, за да образува затворено пространство.

За да се подобри ефективността на преноса на топлина, в обвивката обикновено се монтират редица прегради, за да се увеличи скоростта и турбулентността на флуида на обвивката и да се подобри преносът на топлина. В допълнение, разположението на топлообменната тръба също ще повлияе на работата на топлообменника, равностранният триъгълник е по-компактен, степента на турбулентност на течността извън тръбата е висока, коефициентът на топлопреминаване е голям; квадратното разположение на тръбата извън почистването е удобно за лесно отстраняване на котлен камък от течността.
